传感器内部U型测量管设计

· 传感器内部U型测量管设计,内部无可移动部件,无任何阻流元件,后期免维护

· 应用于所有行业以及过程控制,贸易结算,装车卸车系统,难以计量的流体 ( 超高温,

  超高压,超高粘度 ) ,以及高等科研院校的实验室装置等
· 同时测量流体的瞬时流量,累积流量,温度,密度,油水百分比

· 高精度:±0.2%(标准), ±0.15%、±0.1%(可选)
· 直接测量流体质量。测量精度不受温度,压力,密度,粘度影响,不需要任何补偿换算

· 安装要求低,无前后直管段要求,操作简单方便
· 测量流体变化的时候,无需重新标定
· 仪表具备双向计量功能

· 默认量程比15:1

视频展示

工厂2023.5
00:02:52
33years experience、62country customers、100+workers、5000+㎡factory——SINCERITY
科里奥利质量流量计23.5
00:00:46
The suitable for extreme harsh conditions.High accuracy of 0.1%.Without pressure and temperature compensation.
科氏质量流量计2023
00:00:53
科氏质量流量计2023
工厂
00:00:40
工厂
生产流程
00:00:53
生产流程-2
00:00:44
上一页
1
2
...
4
企业介绍

产品测量原理

科里奥利质量流量计质量测量的原理是牛顿第二定律F=Ma。当流体在振动管中流动时,将产生与质量流量成正比的科里奥利力。当没有流体流过时,振动管不产生扭曲,振动管两侧电磁信号检测器检测到的信号是同相位的;当有流体经过时,振动管在力矩作用下产生扭曲,两检测器间将存在相位差。变送器测量左右检测信号之间的滞后时间,这个时间差乘上流量标定系数就可确定质量流量。



科里奥利质量流量计的密度测量原理是振动频率与流体密度的平方根成反比,通过测量振动频率确定流体密度。所以质量流量计即可实现对流体质量流量的测量,又可实现对流体密度的测量。

产品描述

无标题文档
    传感器特点

最高过程安全性:不受波动和严苛工况的影响。更少的过程测量点:多变量测量(流量、密度、温度)。所需安装空间小:无前后直管段长度要求。质量流量的测量误差:±0.2%(标准), ±0.15%、±0.1%(可选)。最高介质温度为+400 °C 。最低介质温度为-270℃。

变送器所需安装空间小:在最小空间内实现所有功能。省时的现场操作,DSP触摸屏表头。坚固耐用的超紧凑型一体式变送器外壳。高防护等级:IP67。

    公称口径范围

DN1-DN300

    测量管/ 接液部分材质 :

316L不锈钢、HC合金、HB3合金、C4合金、ALLOY 20#合金、钛合金、蒙乃尔合金等。支持客户特殊定制材质

    测量变量
    质量流量、体积流量、密度、温度、百分比含量
    最大测量误差

液体:±0.2%(标准), ±0.15%、±0.1%(可选)
气体:±0.5%

密度精度(液体):±0.002 g/cm³、±0.001g/cm³ (可选)

    最大过程压力

标配出货1.6MPa、4MPa,支持客户特殊定制压力等级。最高压力可至100MPa

    介质温度范围

标准:–50...+150 °C (–58...+302 °F)
可选:–50...+350 °C (–58...+662 °F)、-200...+150°C (–392...+302 °F) 、+400 °C

    环境温度范围

标准:-20~+50℃
可选:-41~+80℃

    变送器外壳材质

一体式:铸铝+喷漆

    防护等级

标准:IP67

    显示/操作
    DSP触摸屏表头、DX光感表头
    输出

电流信号 4-20 mA、频率信号 0-10KHz、RS-485 通讯、HART 协议

    电源

24VDC、220VAC、24VDC和220VAC通用电源

这是描述信息
这是描述信息

触摸屏变送器:我们使用了防爆触屏传感器,使用了DSP核心处理器

这是描述信息

光感变送器:传统的光感表头,这是我们几年前上一代产品的技术。光感表头有的时候会在强光照射下失灵

这是描述信息

名牌定制:我们支持OEM贴牌服务,我们支持铭牌的定制,甚至于内部软件也支持定制。

这是描述信息

防水孔:防爆穿线孔。防爆等级ExdibIICT6Gb

这是描述信息

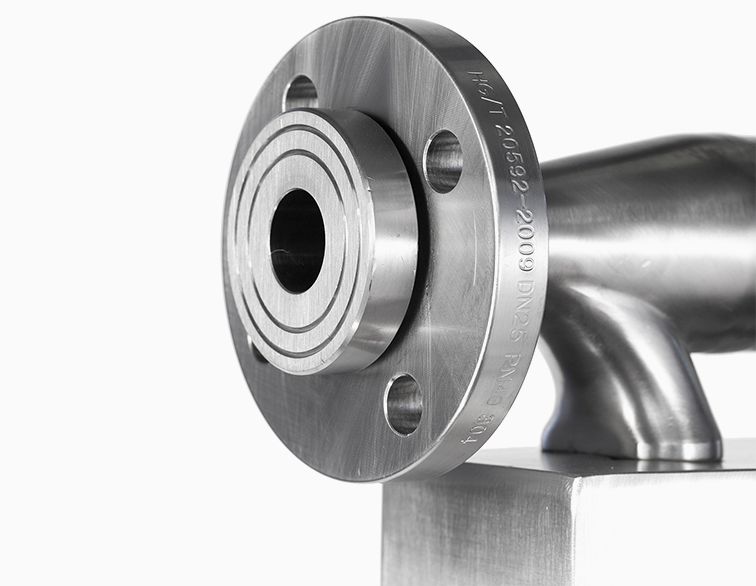

接口:所有的接口可以根据特殊要求来特殊定制,包括国标法兰/美标法兰/德标法兰/日标法兰/螺纹接口/快装接头,等等。

这是描述信息

接口:所有的接口可以根据特殊要求来特殊定制,包括国标法兰/美标法兰/德标法兰/日标法兰/螺纹接口/快装接头,等等。

这是描述信息

接口:所有的接口可以根据特殊要求来特殊定制,包括国标法兰/美标法兰/德标法兰/日标法兰/螺纹接口/快装接头,等等。

这是描述信息

分体式/一体式:可以根据客户要求特殊定制。当使用温度超过150℃的时候,建议用分体式,标准电缆长度1米。

这是描述信息

分体式/一体式:可以根据客户要求特殊定制。当使用温度超过150℃的时候,建议用分体式,标准电缆长度1米。

这是描述信息

分体式/一体式:可以根据客户要求特殊定制。当使用温度超过150℃的时候,建议用分体式,标准电缆长度1米。

这是描述信息

输出:4-20mA, 0-10KHz, 标准的485通讯,以及HART通讯

这是描述信息

输出:4-20mA, 0-10KHz, 标准的485通讯,以及HART通讯

这是描述信息

输出:4-20mA, 0-10KHz, 标准的485通讯,以及HART通讯

这是描述信息

材质:可以根据客户的要求特殊定制材质,316L不锈钢、HC合金、HB3合金、钛合金、蒙乃尔合金等。

产品选型表

型号DMF-1 描述
1 U型 口径 测量范围(最高)

S01 仪表通径:DN1 (1/25英寸) 10kg/h

S02 仪表通径:DN2 (1/8英寸) 70kg/h

S03 仪表通径:DN3 (3/25英寸) 150kg/h

S06 仪表通径:DN6 (1/4英寸) 800kg/h

U10 仪表通径:DN10 (3/8英寸) 1500kg/h

U15 仪表通径:DN15 (1/2英寸) 3000kg/h

U20 仪表通径:DN20 (3/4英寸) 7000kg/h

U25 仪表通径:DN25 (1英寸) 13t/h

U40 仪表通径:DN40 (1.5英寸) 22t/h

U50 仪表通径:DN50 (2英寸) 33t/h

U65 仪表通径:DN65 (2.5英寸) 60t/h

U80 仪表通径:DN80 (3英寸) 100t/h

U100 仪表通径:DN100 (4英寸) 160t/h

U125 仪表通径:DN125 (5英寸) 230t/h

U150 仪表通径:DN150 (6英寸) 300t/h

U200 仪表通径:DN200(8英寸) 500t/h

U250 仪表通径:DN250(10英寸) 800t/h

U300 仪表通径:DN300(12英寸) 1500t/h
2 代码 仪表精度等级

A 土0.50%质量流量(气体标配精度)
  N 土0.20%质量流量(液体标配精度)
  M 土0.15%质量流量

H 土0.10%质量流量
3 代码 传感器介质温度范围
  A - 50~150℃
  B -50~ 250℃

C -50~ 350℃

D -200~ 150℃
4 代码 变送器使用环境温度

E -20~50℃

F -41~80℃
5 代码 仪表耐压等级

16 1.6MPa (16bar)

40 4MPa (40bar)

100 10MPa (100bar)

200 20MPa (200bar)

400 40MPa (400bar)

1000 100MPa (1000bar)

XXX 定制压力等级,最高上限100MPa
6 代码 传感器材质

A 测量管材质316L不锈钢,法兰材质304不锈钢(标配材质)

B 接液材质316L不锈钢,法兰材质316L不锈钢

C 接液材质哈氏合金 C-276

D 接液材质20#合金钢 Alloy20(N08020)

E 接液材质钛材 Ti (ASTM B265)

F 接液材质钽材 Ta (ASTM B708)

G 接液材质C4钢,(ASTM A600 TI2004)

H 接液材质哈氏合金 B3

I 接液材质哈氏合金 C22

J 其它可能定制材料,需和技术人员沟通确认
7 代码 传感器外壳材质

K SS304 (标配材质)

L SS304L

M 316L

N 其它定制材质和处理方式
8 代码 过程连接

A 国标法兰 HG/20592-2009(标配)

B 美标法兰 ANSI B16.5

C 卫生型卡箍

D 螺纹连接

E 其它可定制特殊接口
9 代码 变送器连接方式

A 一体式

B 分体式
10 代码 输出方式

A 一路 4-20mA,一路 0-10KHz, ModBus 485,Hart

B 一路 4-20mA,一路 0-10KHZ,PD 或 PA 总线

C 一路4-20mA,一路 0-10KHz,FF,Hart
11 代码 标校证书

E 厂标证书

F 第三方国家级证书
12 代码 语言(可内部切换)

A 中文

B 英语

C 俄语

D 德语
13 代码 电气接口

L M20*1.5

K 1/2"NPT
14 代码 供电电源

A 220VAC

D 24VDC
15 代码 防爆证

F Ex db ia [ia Ga] IIC T6 Gb; Ex tb IIIC T80℃ Db
16 代码 防护等级

A IP67

B IP66

三种型号对比

型号

U 型

首科实华

V型

首科实华

三角型

首科实华

应用场合

广泛

高粘度流体

CNG/LNG/ LPG 加气机

管径

DN1-DN150mm

DN10-DN300mm

DN10-DN25mm

最小测量流量范围

0-0.5kg/h

0-1000kg/h

0-500kg/h

最大测量流量范围

0-300t/h

0-1500t/h

0-13000kg/h

特点

流量量程可以被大幅度压缩。U型管是传统的设计,有30多年的历史。.

针对于管径大于DN80(包含DN80)更加普遍。这个口径以上的微弯质量流量计体积更小,压损更小。

针对于CNG/LPG/LNG加气机更加普遍, 三角型质量流量计体积更小
